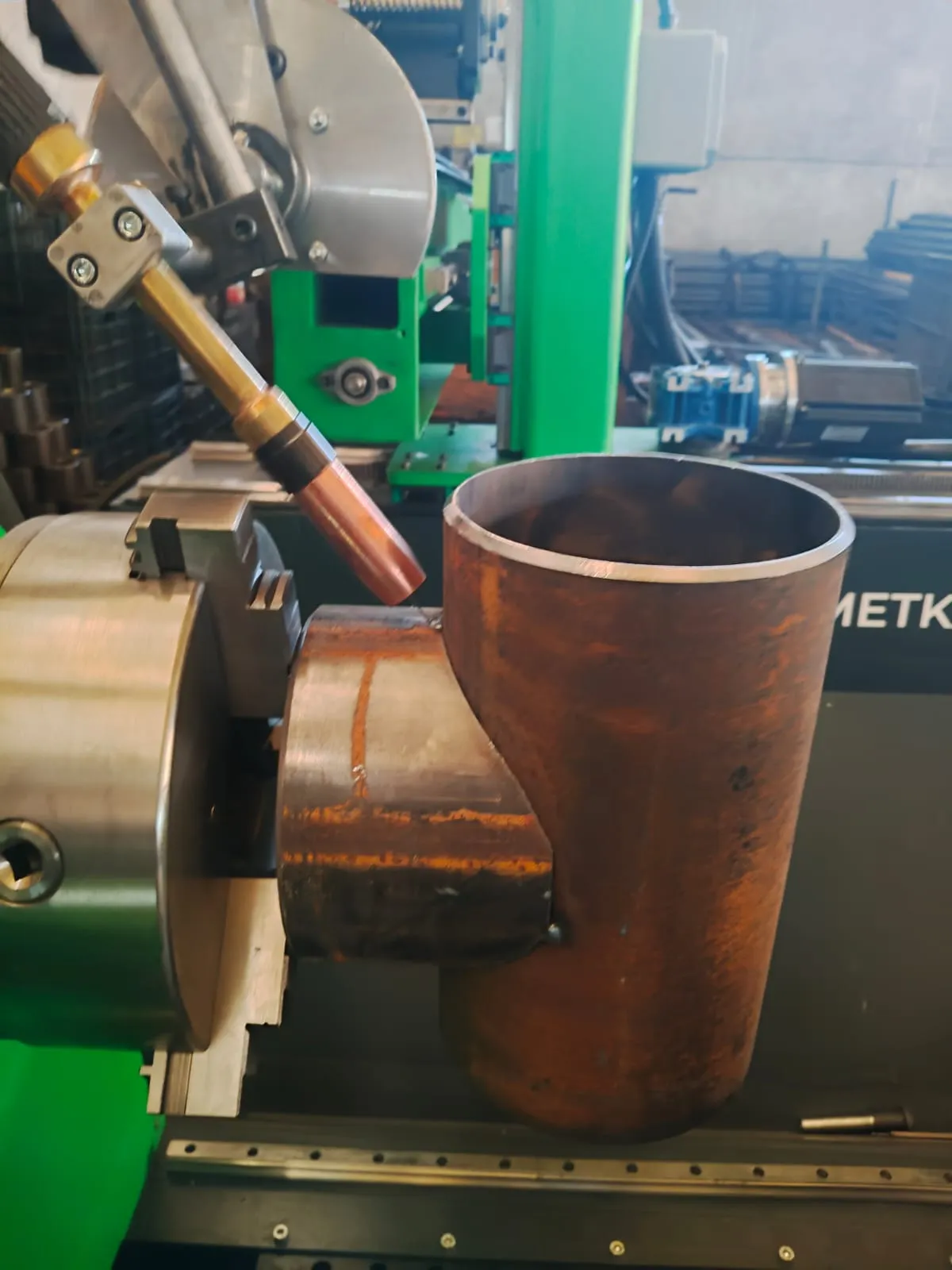

YATAY TİP KURTAĞZI KAYNAK OTOMASYONU

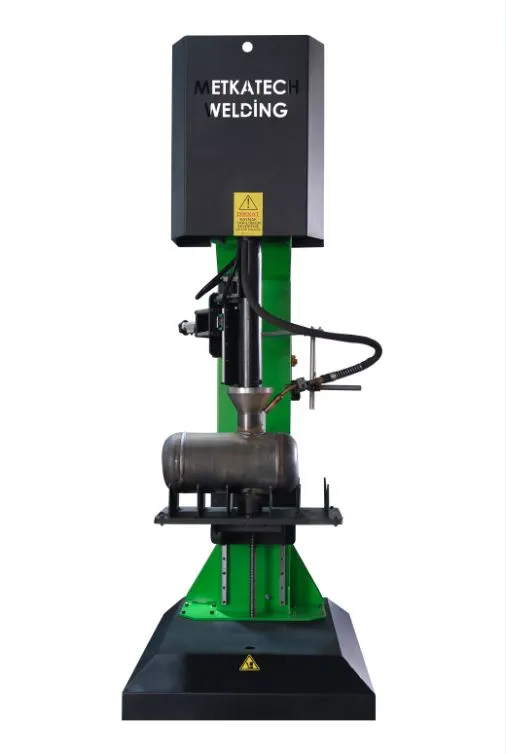

KURTAĞZI MANŞON KAYNAK OTOMASYONU

KAYNAK METODU GAZALTI/TIG ÜRÜN ÖLÇÜLERİ 880X1280X2500mm PLC SİSTEM 7” Plc Sistem KAYNAK YÖNTEMİ KURTAĞZI/MANŞON YATAK SİSTEMİ Asansörlü Yatay hareketli çıkarılabilir V yatak ÇALIŞMA ARALIĞI Punta Yatak Arası Mesafe 530mm     EKSENLER A ve Z ekseni KAYNAK BİNDİRME Var KAYNATMA AĞIZ ÇAPI 200mm OSİLASYON Dikey osilasyon var Pnömatik Punta Baskı Ayarlanabilir basınçlı         ÇALIŞMA VOLTAJI 380V / 50Hz Renk RAL 7016/RAL6018 (STATİK Toz Boya)     Çalışma sistemi bakımından türünün tek örneği olan pratik bir çözüm sunan  Kurtağzı kaynak otomasyon sisteminde kurtağzı şeklinde boru üzerinde kesilen çıkışların kaynatılması amaçlanmıştır. Tepe ve dip noktasını işaretleyip hız ve osilasyon mesafesi belirleyip starta basmak yeterlidir. Tek taraflı ya da çift taraflı çıkışlar kaynatılabilir. Ürüne özel olarak hazırlanmış olan çeyrek tur bindirmeli kaynatma yöntemi ile kaynaklarda kaçak çıkma riski ve kötü görüntü ortadan kaldırılmıştır. Ürün özellikleri yukarıdaki gibidir. (renk çalışma voltajı gibi detaylar anlatımda belirtilmesin) Tabla asansörü yardımıyla ürün istenilen yükseliğe kolayca kaldırılabilmektedir. Ürün seviyesi ayarlandırktan sonra pnömatik punta ile ürün kolayca sehpadan kaldırılır.

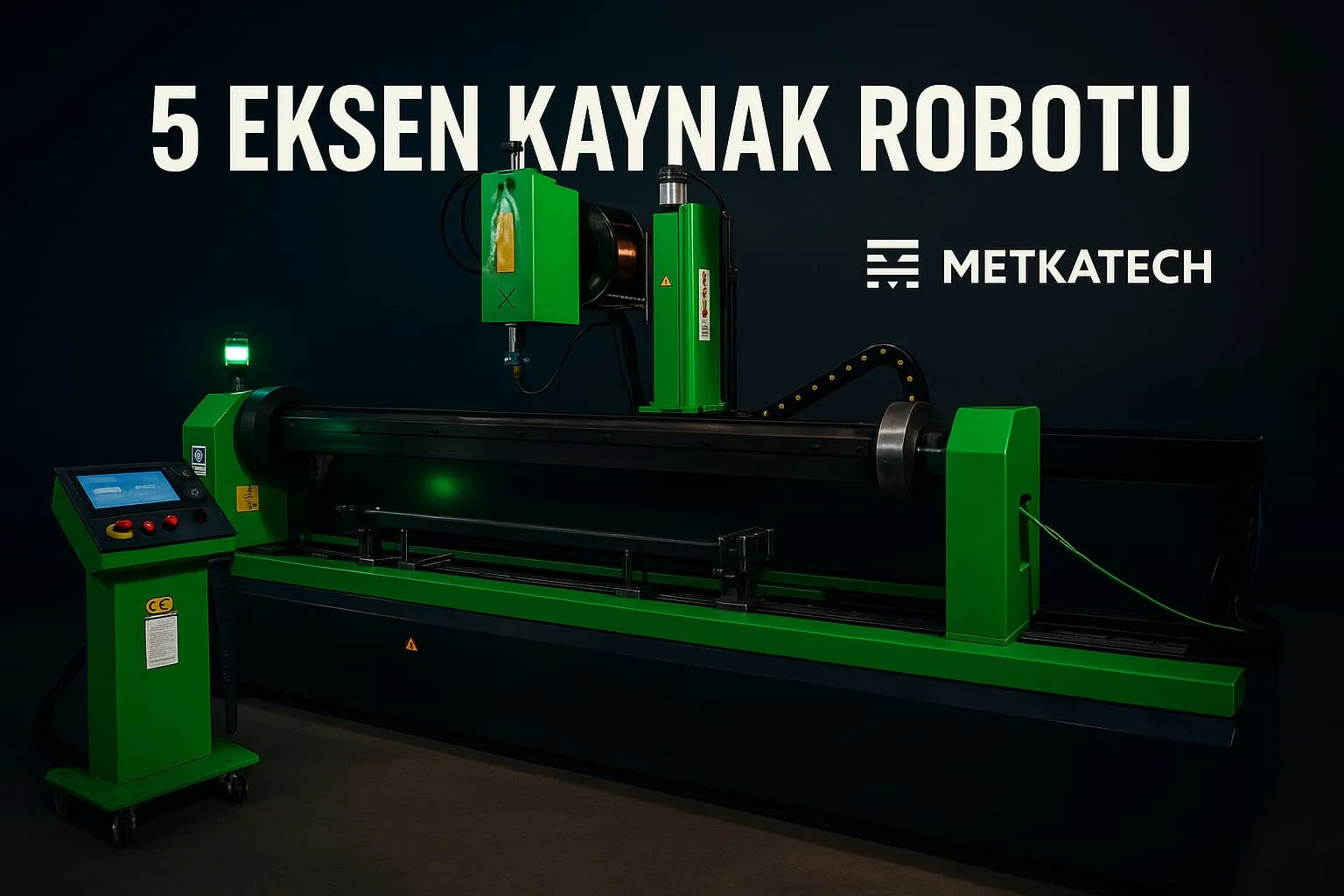

5 EKSEN NOKTA KAYIT SİSTEMLİ KAYNAK OTOMASYON ROBOTU

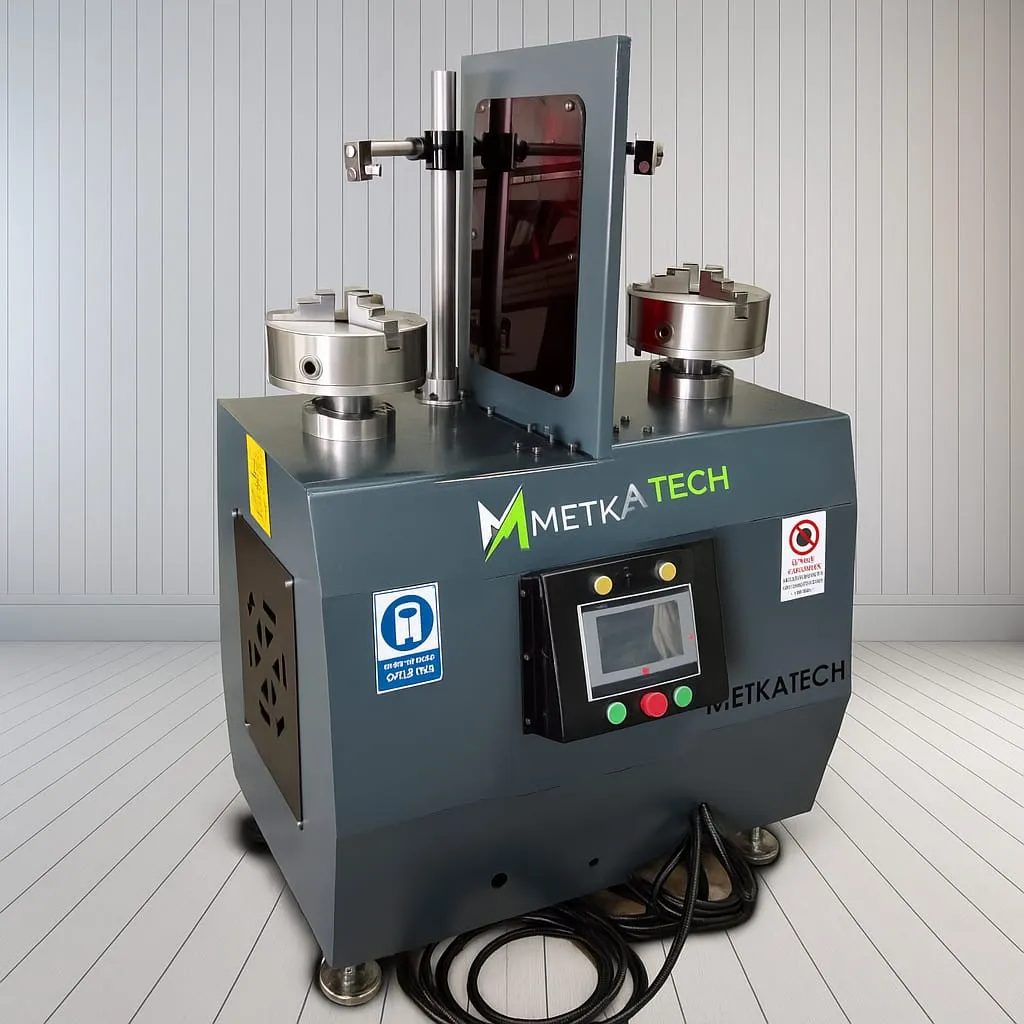

ÇİFT AYNALI SABİT POZİSYONER

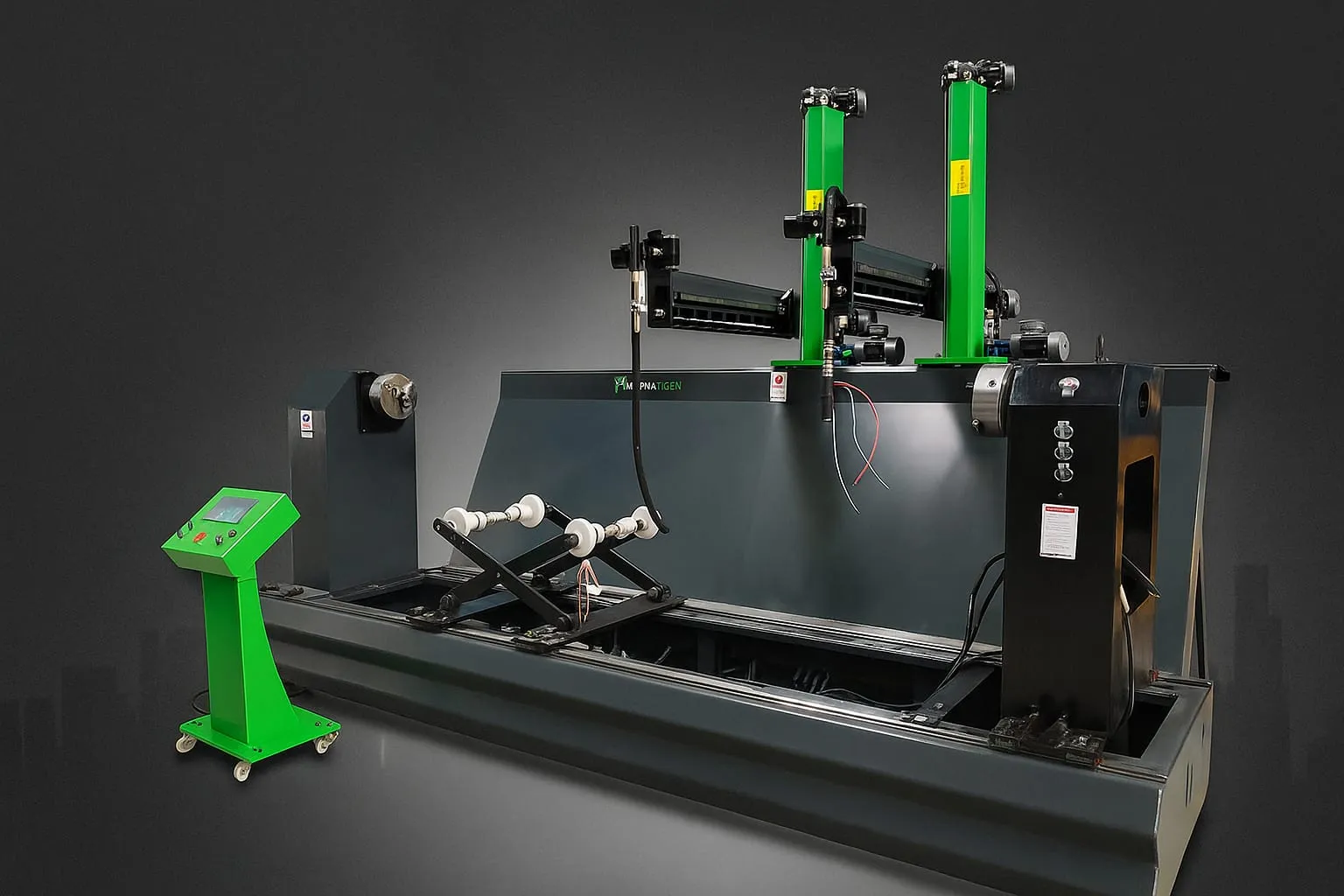

Ø1600 DAİRESEL KAYNAK OTOMASYONU

160cm çap çevirme kabiliyetli • 300cm boyunda döndürme kabiliyeti • Çift toch bağlantı ekseni ( her bir torch bağlantı hareket alanı için 3 eksende hareket imkanı 2 eksende osilasyon sistemi) • 250'lik ayna • 25mm veya 20mm Kızak ve araba takımı(Tüm Eksenlerde) • Torch tutucu otomasyon torchuna göre ayarlı • Hidrolik punta (Sivri Punta) • Osilasyon Sistemi: Var (2 adet) • Yükleme Sistemi: Hidrolik Yükleme (Açı Rampalı) • Kaynak Modları: Dairesel kaynak • Kaynak Yöntemi: TIG/GAZALTI/TOZALTI • Çalışma Voltajı:380V • 4 eksen (X-Y-Z-A) 2 adet (X-Y-Z) • Çevirme Motoru: Redüktörlü 12Nm Step Motor • İlerleme Motoru: Redüktörlü Ac motor düz kaynak için redüktörlü AC motor • Y-Z-X hareket motorları 0.25Kw Redüktörlü AC Motor • PLC Ekran: 7" PLC ve harici PLC ünite • PLC Ekran: Dokunmatik • Step motorlar için AC trafo • CE standartlarına uygun pano dizaynı havalandırma filtreli • Her 3 eksen için joystick hareket • Makina Rengi:RAL6018/Siyah/Antrasit Gri • EK ÖZELLİKLER: • Hidrolik sistemde yandan kaldırıp makine ayna eksenine ortalayacak şekilde yükselen hidrolik yükleme sehpası • Hidrolik punta itici sayesinde bombe geçirme işlemi yapılabilmektedir. • MATERYAL ÖZELLİKLERİ • • Alt bükümlü gövde sacı 5mm • • şase profilleri 80x80x5mm • • Arka dayama direkleri 10x250mm • • Hareketli eksen bağlantı parçaları 20mm • • Ayna 10+20mm punta:10mm Kızak üstü hareket parçaları 20mm • • Hidrolik kaldırma parçaları 15mm • • Yükleme rampası 2 ton Kaldırma kapasitesine sahiptir.

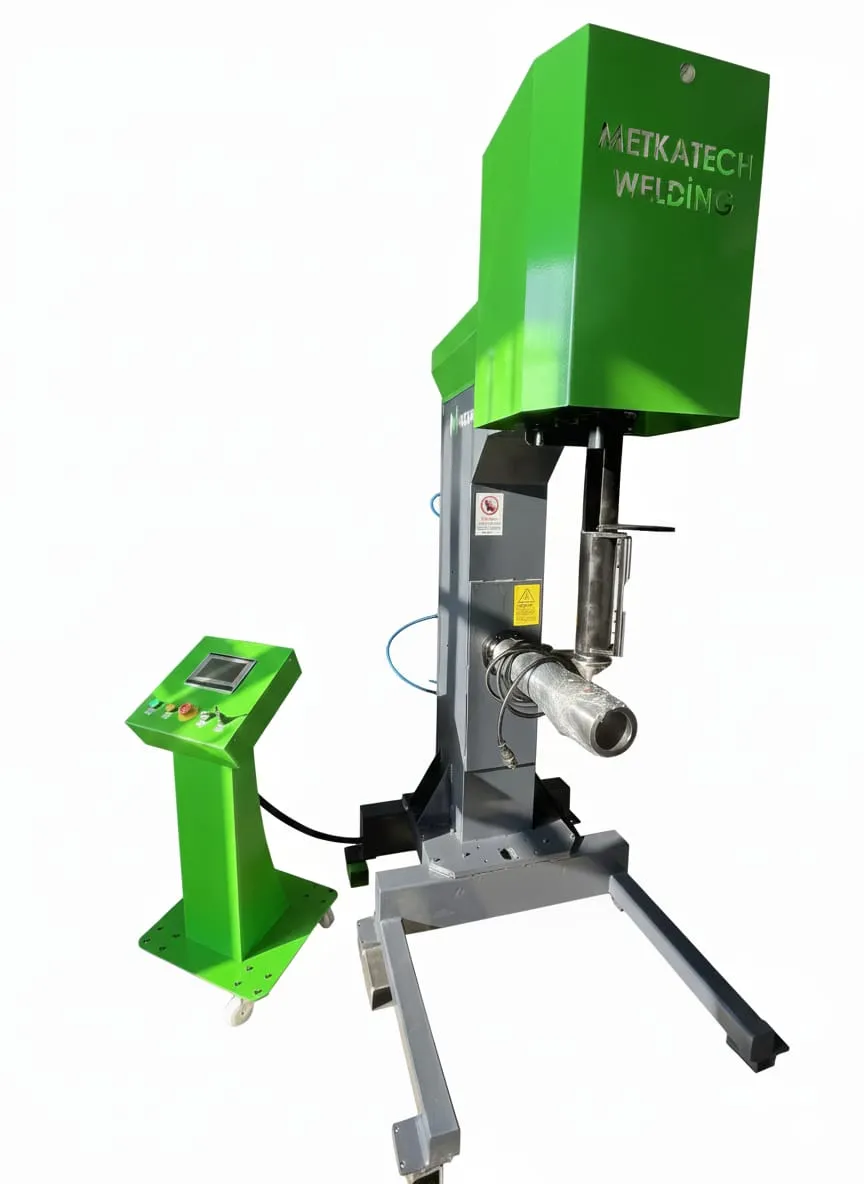

BORU YATAKLI GÖVDE MANŞON KAYNAK OTOMASYONU

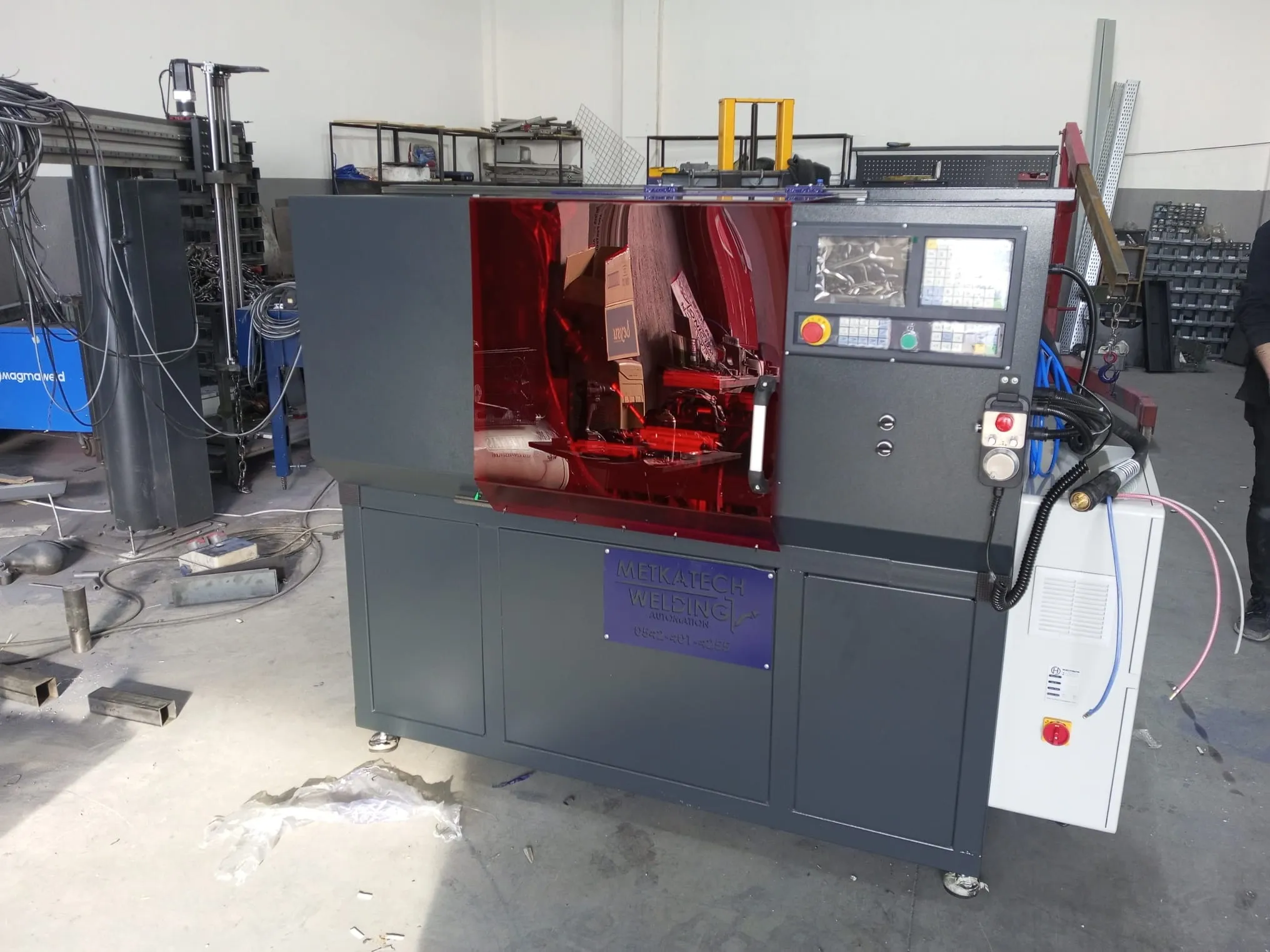

ÖZEL KAYNAK OTOMASYONU (İŞİNİZE UYGUN ÇÖZÜMLER)

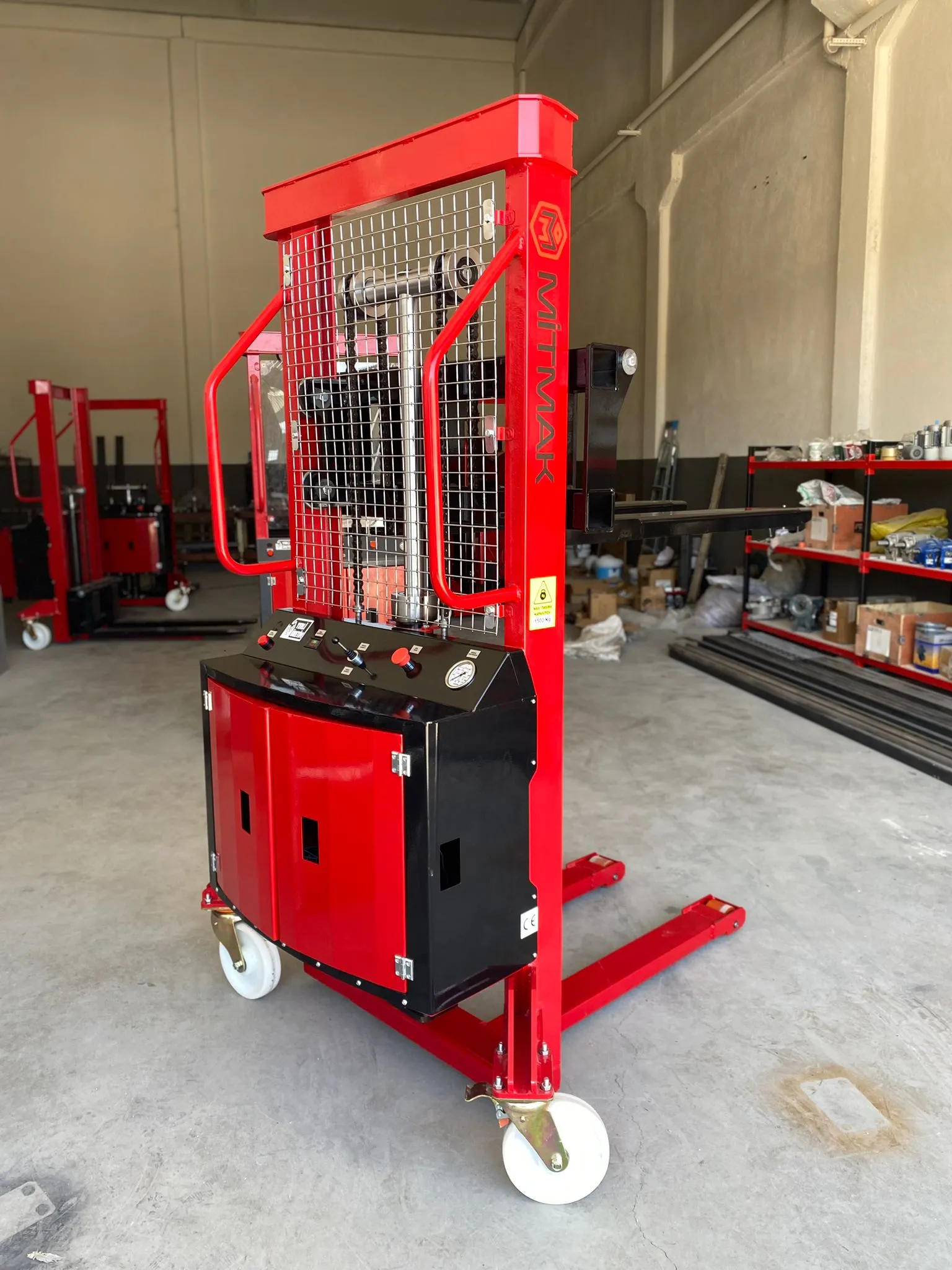

1.5 TON HİDROLİK İSTİFLEME MAKİNESİ

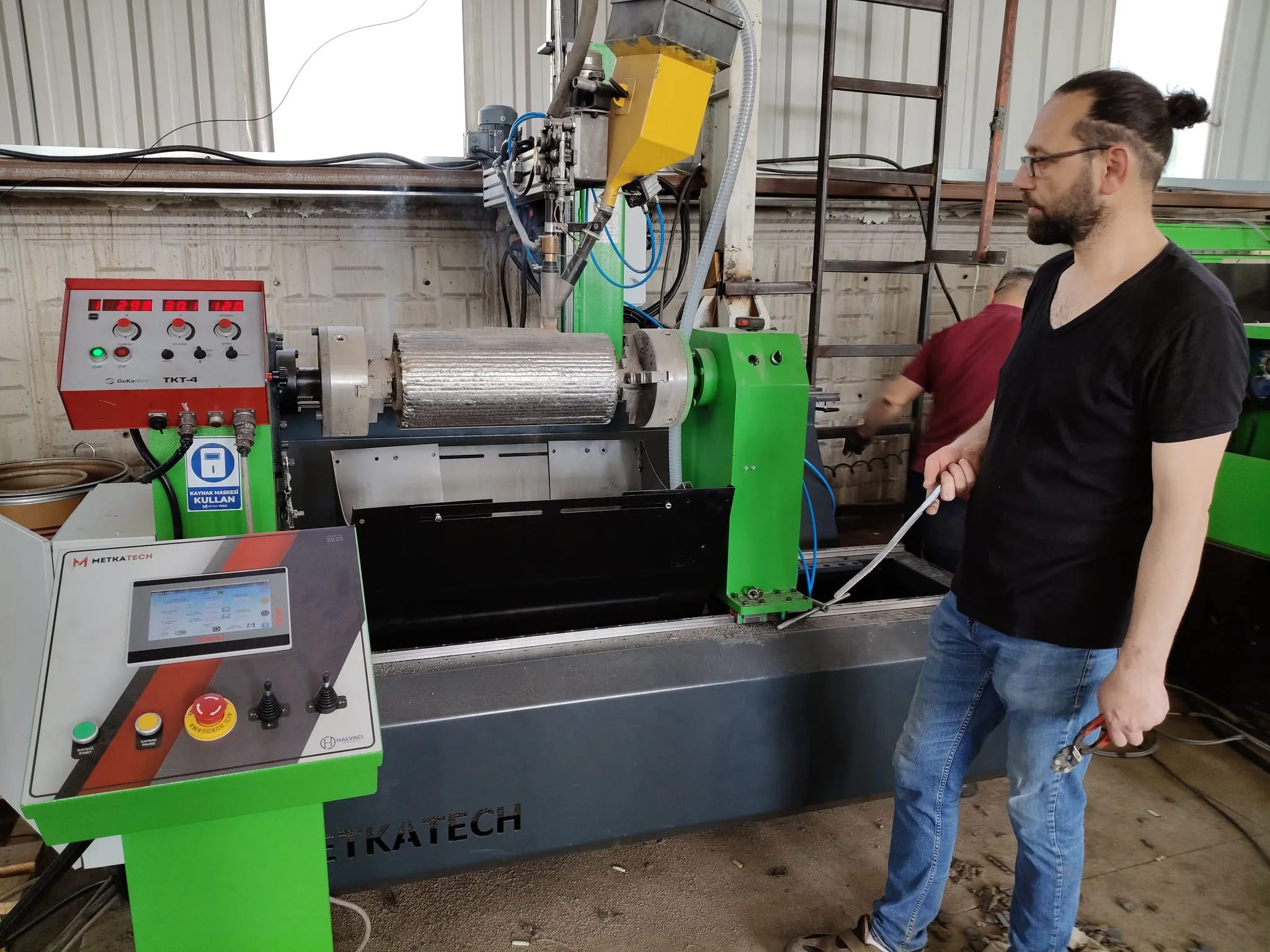

TOZALTI KAYNAK OTOMASYONU

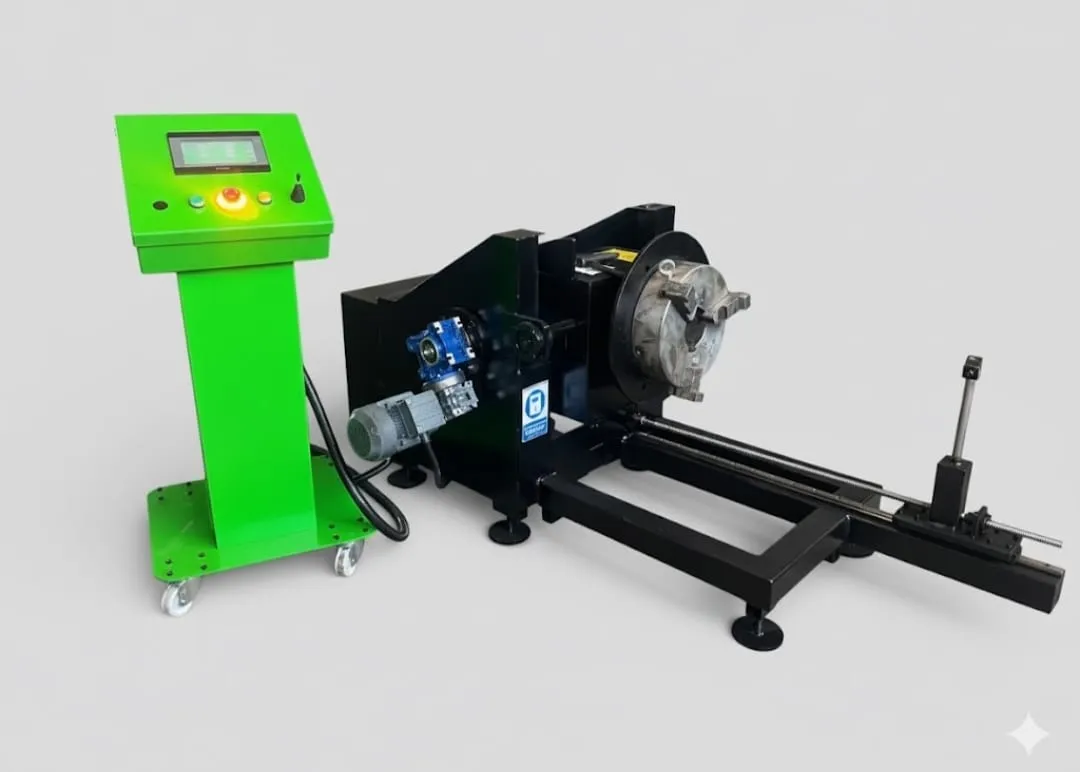

AÇI AYARLI EKSENLİ KAYNAK POZİSYONERİ

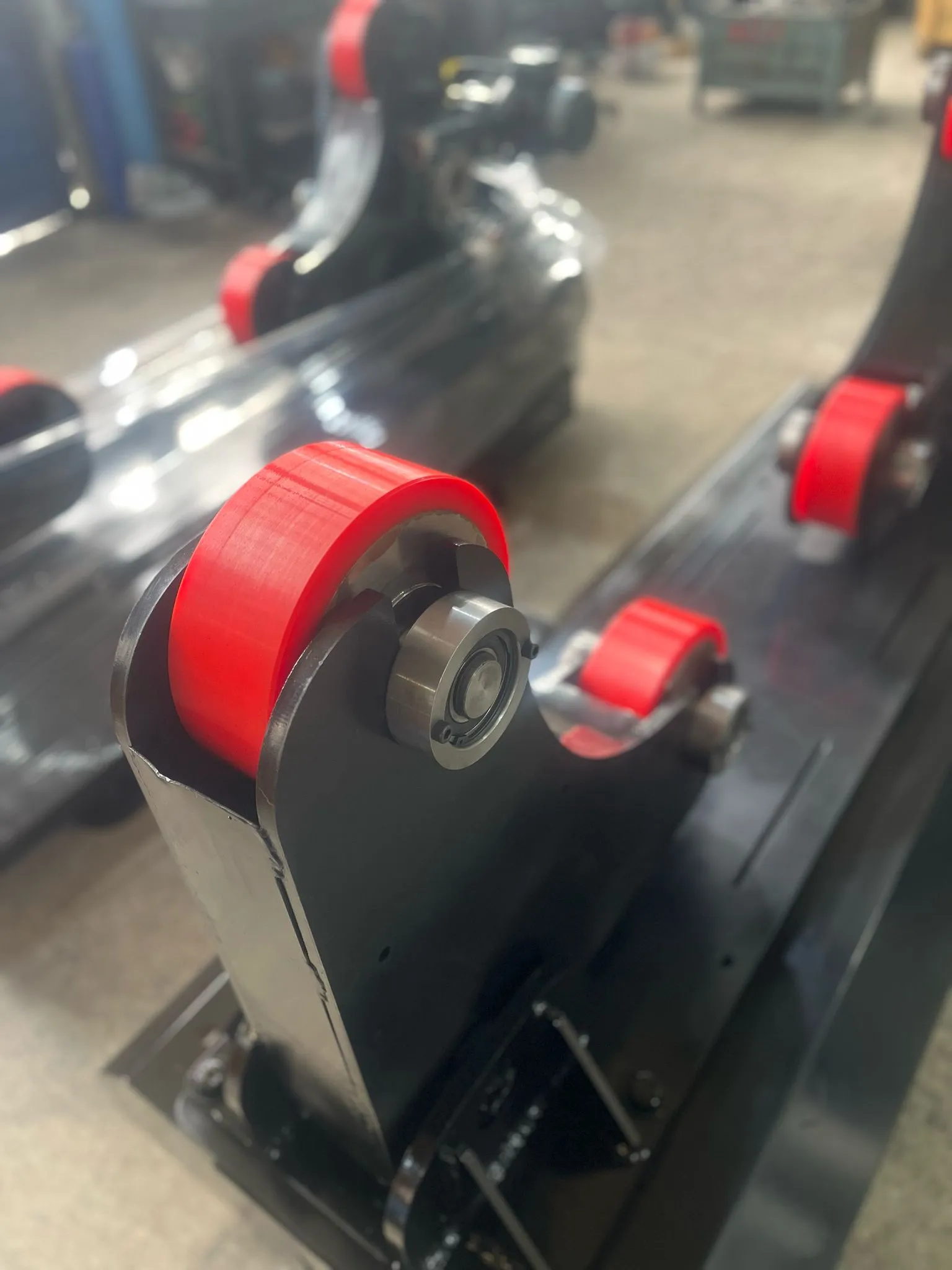

KENDİNDEN AYARLI ROTATÖR

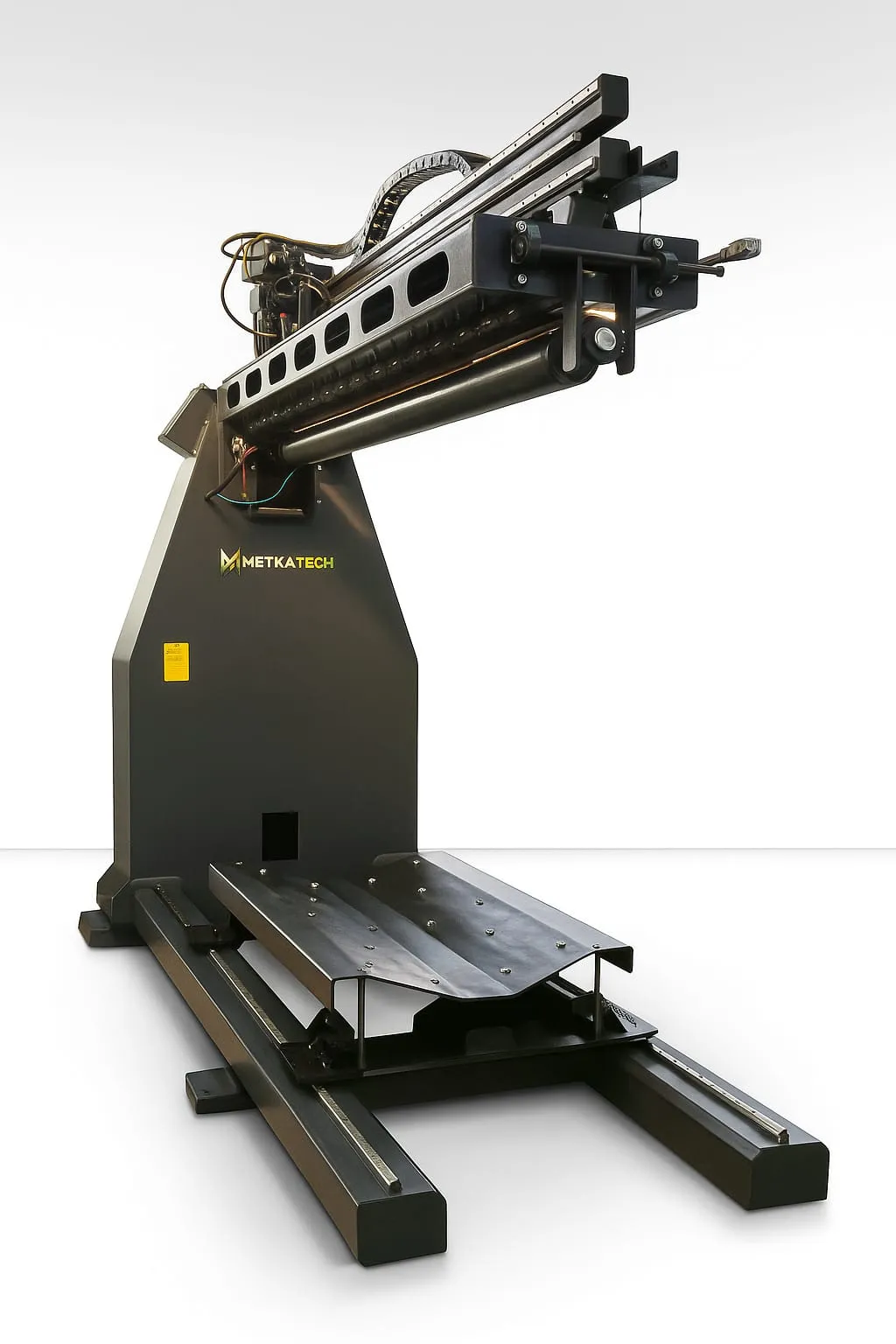

BOY KAYNAK OTOMASYONU ÇAP:1600mm

 Boyler , termosifon,güneş enerjisi kazanları, soğutma tankları, doğalgaz bacaları, Lpg tüpleri vb. malzemelerin boy kaynakları bu makina üzerinde yapılmaktadır. Max çap:1600mm Max boy: 2100mm Bakır altlık (6mm küresel slotlu) 0,6-10mm sac kalınlık aralığı Fanlı bakır altlık su devir daim sistemi Boy dayama takozu Dikey eksen hareketlerinde redüktörlü step motor Osilasyon Sistemi:Var Bakır tabanlı dayama borusu 125x80mm Baskı çeneleri çelik+ bakır uçlu Baskı çeneleri için pnömatik sıkıştırma Kaynak yöntemi  TIG/GAZALTI/TOZALTI Asansör sistemi: OPSİYONEL Makine Rengi RAL 7016/6018

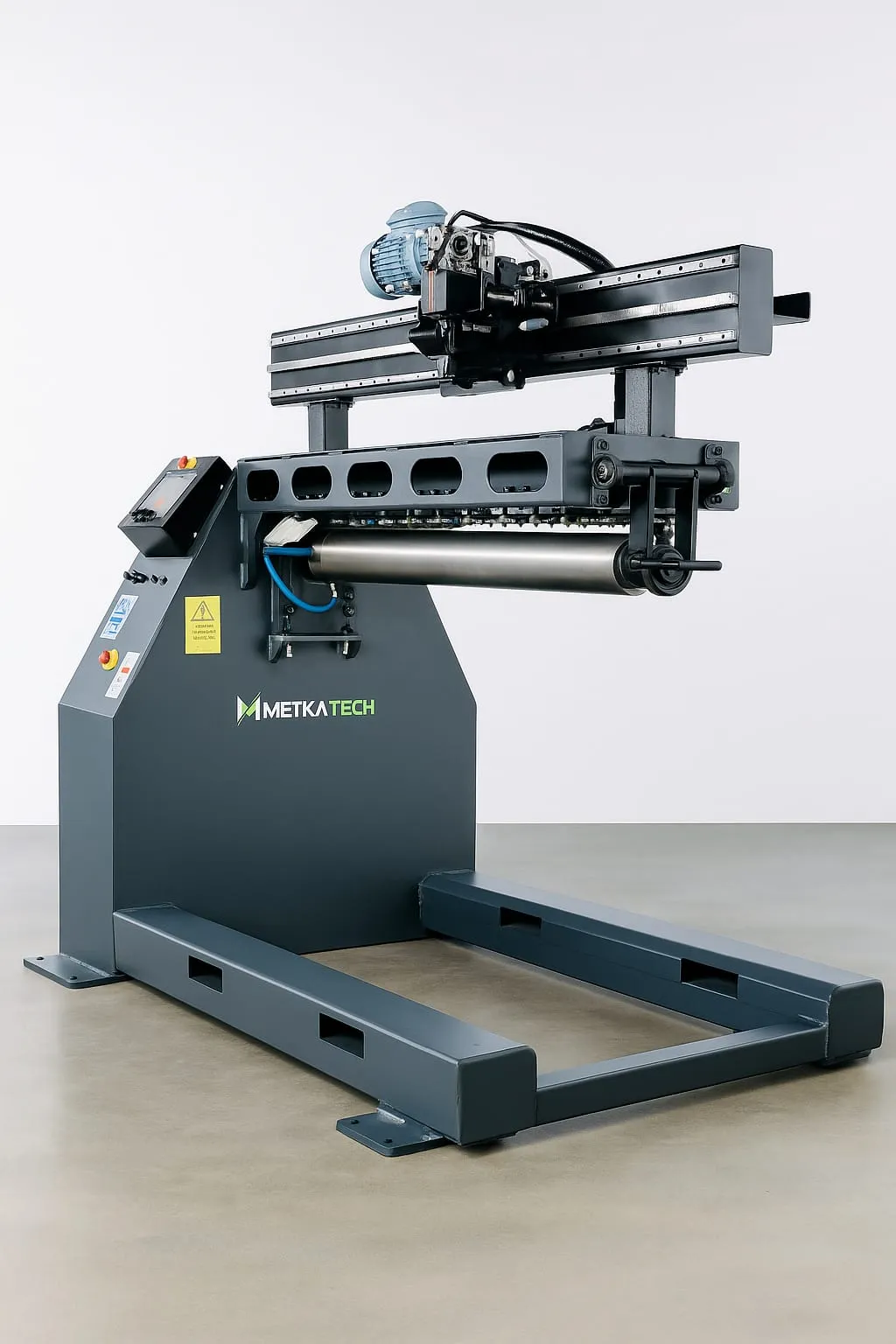

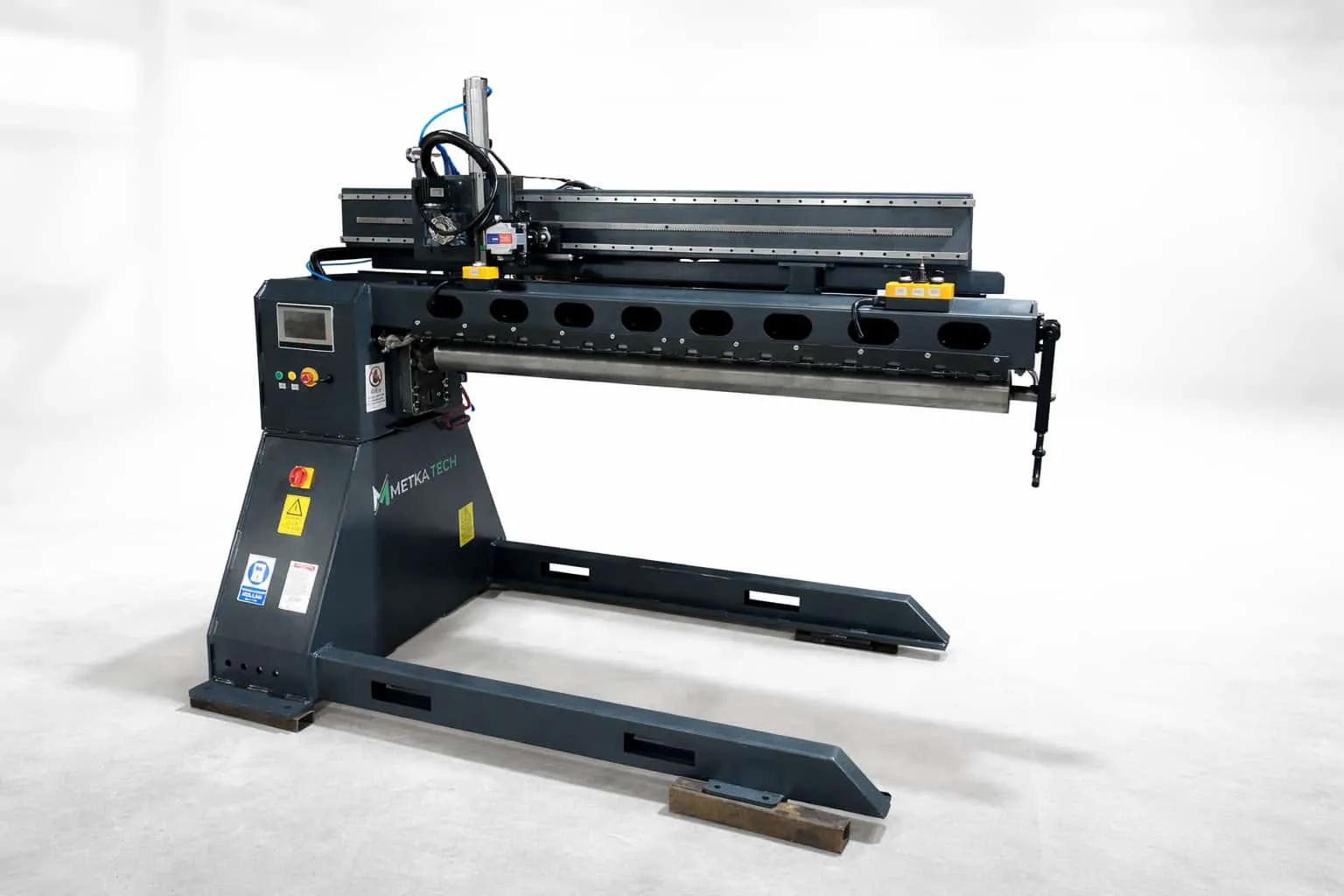

BOY KAYNAK OTOMASYONU ÇAP:850mm

 Boyler , termosifon,güneş enerjisi kazanları, soğutma tankları, doğalgaz bacaları, Lpg tüpleri vb. malzemelerin boy kaynakları bu makina üzerinde yapılmaktadır. Max çap:850mm Max boy: 1200mm Bakır altlık (6mm küresel slotlu) 0,6-10mm sac kalınlık aralığı Fanlı bakır altlık su devir daim sistemi Boy dayama takozu Dikey eksen hareketlerinde redüktörlü step motor Osilasyon Sistemi:Var Bakır tabanlı dayama borusu 125x80mm Baskı çeneleri çelik+ bakır uçlu Baskı çeneleri için pnömatik sıkıştırma Kaynak yöntemi  TIG/GAZALTI/TOZALTI Asansör sistemi: OPSİYONEL Makine Rengi RAL 7016/6018

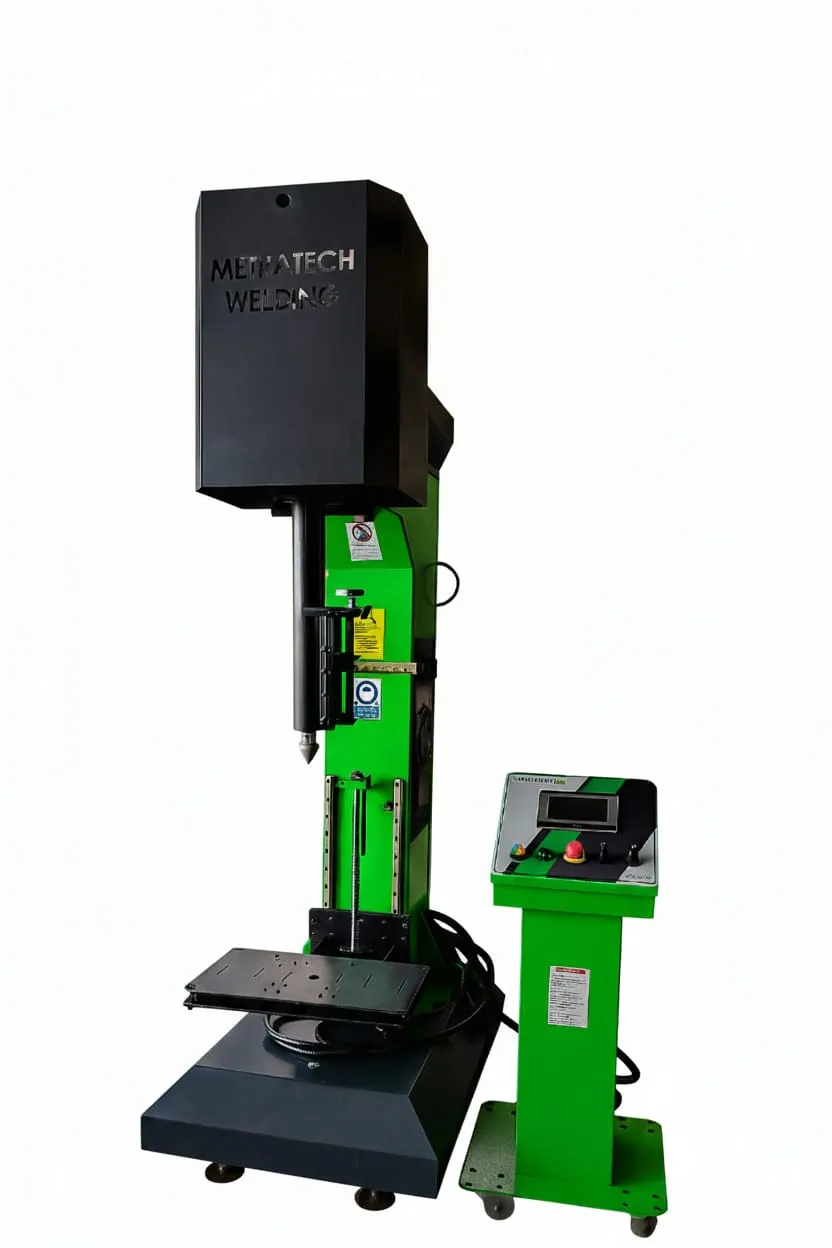

MANŞON KAYNAK OTOMASYONU

Max boru çapı:400mm Sehpa üstü punta mesafesi:500mm Torch kablosu boru içinden getirilmektedir Ayrılabilir boru ve sivri puntalama (pnömatik basınçlı) V yatak sehpa Seviyesi ayarlanabilir AC motorlu redüktörlü tabla Punta için ayarlanabilir Manuel ayarlayabilir dikey  torch seviye kolu Manuel ayarlayabilir yatay  torch seviye kolu Döndürme motoru redüktörlü step motor Manuel hareket için çift joystick kumanda kolu 7” Dokunmatik PLC Step motor için AC beslemeli trafo CE standartlarına uygun pano Filtreli pano havalandırması PLC ekran ve kontrol paneli için tekerlekli ekran ünitesi Makine ebatları: 865x1275x2500mm  Makine Rengi: 6018/7016

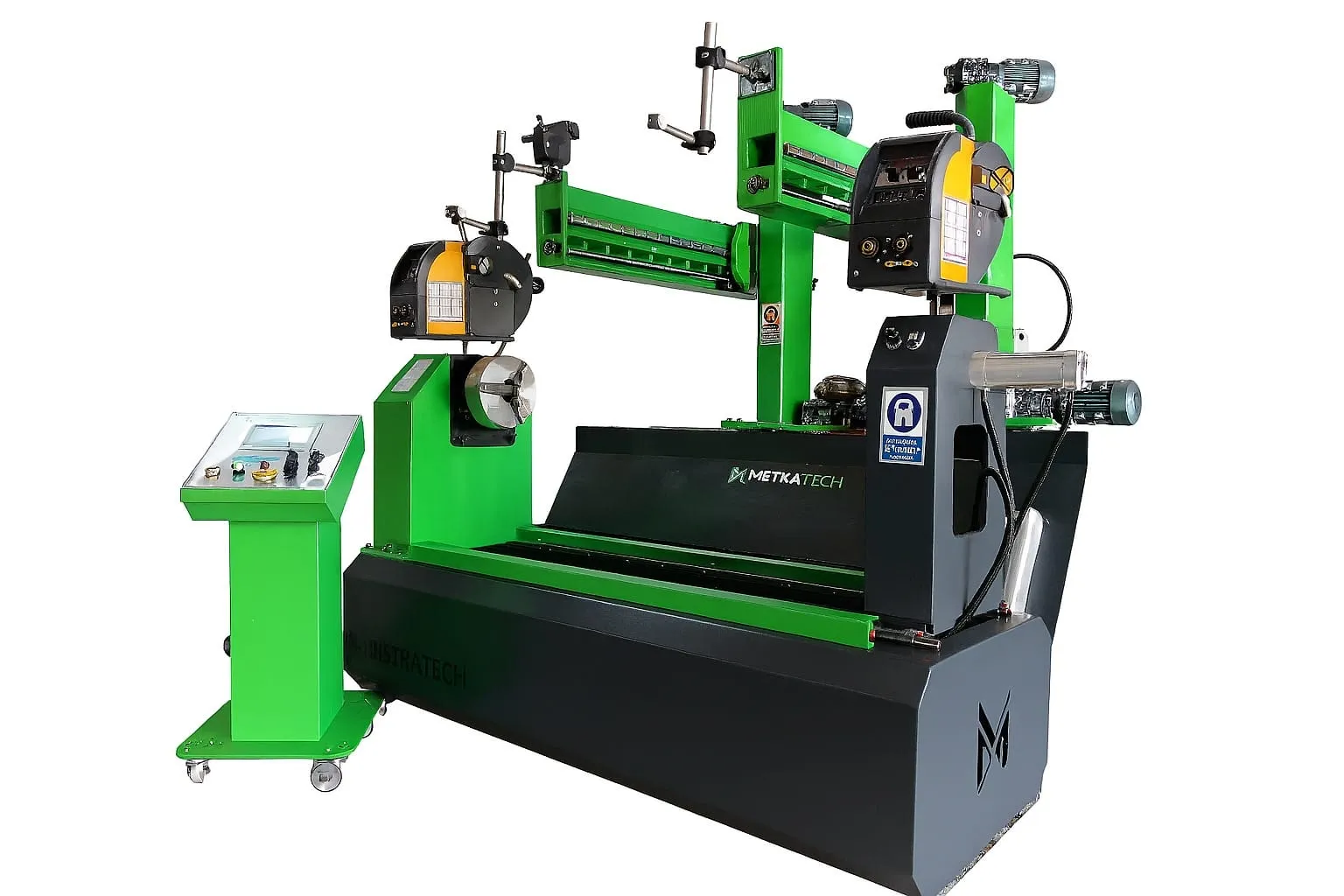

DAİRESEL KAYNAK OTOMASYONU

0-100/400-160cm çap çevirme kabiliyetli 100-400cm boyunda döndürme kabiliyeti 250'lik ayna (3 AYAK) 20mm Kızak ve araba takımı(Tüm Eksenlerde) Torch tutucu otomasyon torchuna göre ayarlı Havalı punta (değiştirilebilir mil girişli) (Sivri Punta) Osilasyon Sistemi: Var Yükleme sistemi: Mekanik orta yatak merkezleme Kaynak Modları: Dairesel kaynak Kaynak Yöntemi: TIG/GAZALTI/TOZALTI Çalışma Voltajı:380V 4 eksen (X-Y-Z-A) Çevirme Motoru: Redüktörlü 12Nm Step Motor İlerleme Motoru: Redüktörlü Ac motor Y-Z-X hareket motorları 0.25Kw Redüktörlü AC Motor PLC Ekran: 7" PLC ve harici PLC ünite PLC Ekran: Dokunmatik Step motorlar için AC trafo CE standartlarına uygun pano dizaynı havalandırma filtreli 3 eksen için joystick hareket PLC ekran ve kontrol paneli için tekerlekli ekran ünitesi Makina Rengi:RAL6018/7016   Üürün boyutları esnektir. Size özel şekilde 100-200-300-400cm şeklinde ayna ile punta arası çevirme mesafesi Ve ya tek ya da çift torch ekseni oalcak şekilde üretilebilir.
